WED-2J1900

? Intel Bay Trial J1900處理器

? 1路SO-DIMM插槽，支持最大8GB DDR3L內存

? 支持HDMI、eDP、VGA顯示

? 6路COM， 16路GPIO

? 1路USB 3.0，1路USB 2.0

? 2 路PCIe 2.0 ×1

? 集成高速擴展連接器，支持多路接口擴展功能

? 設計緊湊，尺寸小巧

在線訂購

產品介紹產品規格外形尺寸技術規格書

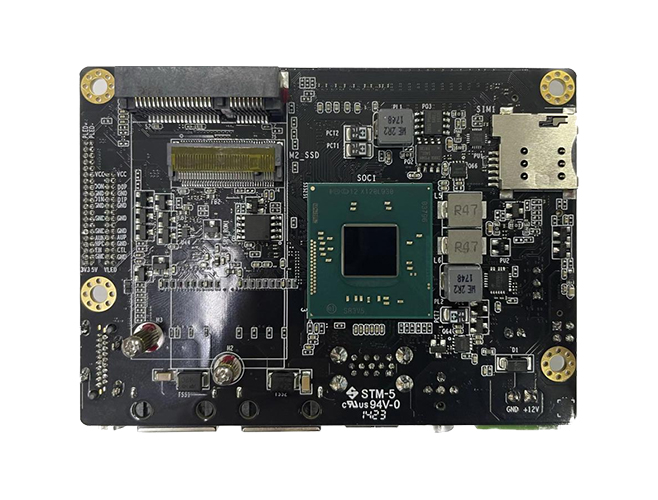

研智科技開發2.5吋主板，Intel Bay Trial J1900處理器，4核4線程，主頻2.0GHz；1路SO-DIMM插槽，支持最大8GB DDR3L內存；支持HDMI、eDP、VGA顯示；支持6路COM， 16路GPIO，1路USB 3.0，1路USB 2.0，2 路PCIe 2.0 ×1；集成高速擴展連接器，支持多路接口擴展功能；設計緊湊，尺寸小巧。

產品型號		WED-2J1900
處理器系統	CPU	Intel Celeron J1900
	頻率	基頻2.00 GHz，睿頻2.42 GHz
	核心/線程	4/4
	LLC	2 MB
	CPU TDP	10W
	BIOS	AMI Legacy BIOS (Support Watchdog Timer)
內存	類型	DDR3L，1333 MHz
	容量	2/4/8GB
	插槽	1 路SO-DIMM插槽
	ECC	不支持
存儲	M.2	1路M.2 2242 SATA（可擴展eMMC/TF）
圖形	GPU	Intel HD Graphics for Intel Atom Processor Z3700 Series
圖形	最大頻率	854 MHz
顯示	eDP	1路eDP（擴展）
	HDMI	1 *路HDMI
	VGA	1 路 VGA（擴展）
網絡	以太網	2路千兆以太網，I211AT，10/100/1000 Mbps
網絡	4G/5G	支持4G，1路mPCIe接口支持USB2.0 4G模組，帶有1個nano-SIM卡插槽
I/O	USB	1路USB 3.0，1路USB 2.0，Type A；1路USB 2.0，擴展到TTL_GPIO
	COM	6個COM（TTL），擴展到TTL_GPIO
	SPI 總線	1路SPI
	SIM 卡	支持1路nano-SIM卡插槽
	看門狗	BIOS 支持
	mPCIe	1路mini PCIe，USB2.0信號，支持4G模組，帶有1 * nano-SIM卡插槽
	高速連接器01	60 pin連接器（TTL_GPIO）支持6路COM（TTL），16路GPIO，1路USB2.0，1路SW信號，1路Power LED信號，1路RST信號，1路3.3V/5V
	高速連接器02	40 pin連接器（PCIE_TPM）支持2路PCIe ×1，1路TPM，1路SATA 3.0，HDD LED信號，3.3V/5V/12V
軟件	系統	Windows 7/8/10, Linux
電源	輸入電源	DC， 12V，鳳凰電源頭 3.5mm-2P 接線柱，支持DC反插保護+過壓保護（最大16V）
環境	溫度	工作溫度：0～60℃
	溫度	存儲溫度：-40～80℃
	濕度	工作濕度：0- 95% @40℃，無凝結
	濕度	存儲濕度：0- 95% @60℃，無凝結
機械性能	外形尺寸	100mm×72mm
